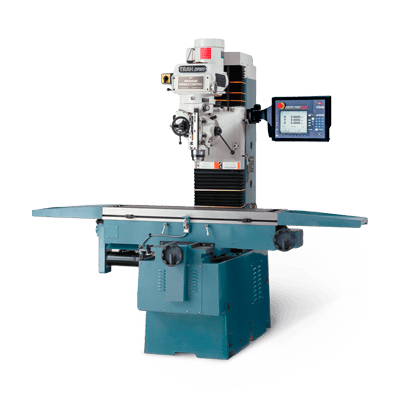

Extraordinaria capacidad para la pieza de trabajo con soporte para un Carro Transversal enorme
- Motor del Husillo de 5 HP
- Controlador ProtoTRAK SMX
- Conicidad del Husillo 40
- Desplazamiento en X, Y, Z: 1,016 x 508 x 596.9 mm / 40" x 20" x 23.5"
- Tamaño de la Mesa: 1,270 x 304.8 mm / 50" x 12"
Especificaciones
| Modelo del Controlador ProtoTRAK CNC | SMX | Tamaño de la Mesa | 50" x 12" 1,270 x 304.8 mm |
|---|---|---|---|
| Ranuras en T (Numero de Ranuras X Ancho) | 3 x 16mm | Desplazamiento ( X, Y, Z) | 40" x 20" x 23.5" 1,016 x 508 x 596.9 mm |
| Diámetro de la Caña o Boquilla del Husillo | 3.9375" 100.0125 mm |
Recorrido de la Caña o Boquilla del Husillo | 5" 127 mm |
| Conicidad del Portaherramientas | 40 taper | Velocidad del Husillo - Vari-Speed (RPM) | 40 - 600, 300 - 5000 |
| Dist. Centro Husillo a la Cara de la Columna | 20" 508 mm |
Motor del Husillo - Vari-Speed (HP) | 5 |
| Requerimientos Eléctricos - Control | 110V/1P/12 Amp | Requerimientos Eléctricos - Máquina | 220V, 3P, 17.5 Amp |
| Peso Máximo de la Pieza Trabajo | 1760 lbs 798.3 kg |
Altura de la Mesa desde el Fondo de la Base | 41" 1,041.40 mm |
| Altura Máxima desde la Nariz del Husillo hasta la Mesa | 23.5" 596.90 mm |
Altura Mínima de la Máquina | 87" 2.2098 m |
| Altura Máxima de la Máquina | 98" 2.4892 m |
Ancho de la Máquina Incluyendo la Mesa | 94" 2.3876 m |
| Largo con la Puerta del Tablero Elec. Cerrada | 71" 1.8034 m |
Ancho Total Incluyendo el Desplazamiento Completo de la Mesa | 136" 3.4544 m |
| Largo con la Puerta del Tablero Elec. Abierta | 81" 2.0574 m |
Disposición en Piso (Huella) de la Máquina | 24" x 48.4" 2.1 x 3.5 m |
| Peso Neto / Peso de Envío | 4400/ 4600 lbs 1,995.8 / 2,086.5 kg |
Avance Rápido en X, Y, Z (mm por minuto) | 150 IPM 3,810 |
| Tipo de Manivelas | Electrónicas | Tipo de Superficie de las Guias | Cola de Milano en X, Cuadrado en Y, Z |
| Capacidad Máxima de Taladrado (diámetro) | 1" dia 25.4 mm |
Capacidad Máxima de Fresado | 5 inch^3/min 12,700 mm^3/min |
| Capacidad Máxima de Roscado | 1" 25.4 mm |
